RF3308/RF3308K非接触式射频读卡器,采用先进的射频通讯电路及嵌入式微功耗微处理器设计,具有接收灵敏度高、工作电流小、抗干扰能力强、性能价格比高等特点。其新颖的外观设计、标准的86电气安装结构,使用安装更加灵活方便,被广泛适用于门禁、考勤、在线巡更等各种射频识别应用领域。同时,通过特殊定制,该读卡器还可以读取二代身份证的物理卡号,轻松实现门禁管制与个人身份证相结合。
操作方法
RF3308/RF3308K读卡器为分区授权读卡方式,使用前必须通过授权卡对读卡器进行授权。出厂时,已完全清除了读卡器内的授权资料,使用前应根据实际需求先对其进行授权。
读卡器的使用与操作
1.测试状态
读卡器供电工作前,LED灯控线与DATA“0”线相连,读卡器供电工作后即进入读卡器测试状态。只要读卡器进入测试状态后,LED灯控线与DATA“0”线继续保持连通状态,测试状态将持续保持。LED灯控线与DATA“0”线取消接连接后,读卡器测试状态自动解除。测试状态用于读卡器调整及测试读卡距离。该状态时,当且仅当Mifare卡进入有效读卡范围时,读卡器指示灯反色点亮,并产生蜂鸣器提示音,指示读卡器可读到卡。读卡器上设计有微调电容,可调节读卡器天线的偶合系数,以改善读卡器的读卡距离。调整时应先将读卡器固定,手拿卡并在读卡器感应区面缓慢前后移动,另方使用无感陶瓷螺丝刀调节读卡器上的微调电容,听声音将读卡距离调节到最远即可(应使用无强磁场干扰的环境)。
2.授权状态
当未被授权使用的读卡器加电后,即进入该状态。授权状态用于对未被授权的读卡器进行授权。该状态时,绿色指示灯交替闪烁,提示刷卡授权。当读卡器读到系统授权卡时,将严格验证授权卡内部数据,确认后将授权信息保存到读卡器内的EPROM中(验证密码保存于读卡器内部密钥缓冲区内,不可读取),并发出一声确认提示音,退出授权状态进入正常读卡状态。当检测到异常的系统授权卡时,即发出4声短骤的提示音告警。
3.正常读卡状态
对于已被授权的读卡器,加电后自动进入正常读卡状态。在该状态时,读卡器指示灯受控于读卡器的LED灯控线电平状态及读卡状态。常态红色指示灯常亮,绿色指示灯熄灭。有效读卡时,读卡器指示灯反色闪烁一次,并发出一声读卡提示音(连续输出方式的读卡器将不产生读卡提示音)。读卡器的LED灯控线为低电平时可控制读卡器红色指示灯熄灭,绿色指示灯点亮,可由外接的控制器主动控制。设定为连续输出方式的读卡器将连续输出当前射频感应区内可读到的卡号,输出信号间隔为20ms。
4.清除读卡器授权信息
读卡器供电工作前,LED灯控线与DATA“1”线相连,读卡器供电工作后即进入授权清除状态。该状态下,读卡器红色指示灯闪烁,持续10秒后读卡器将完全解除系统授权信息,此时读卡器绿色指示灯点亮,红色指示灯熄灭,蜂鸣器并发出一声确认提示音,表示授权信息成功清除。欲中途退出授权清除,只需断开LED灯控线与DATA“1”线连接即可,此时原授权信息仍然存在。当用户Mifare1验证密码泄露,或需重新组织安排系统时,可方便地采用该方式解除原读卡器的授权信息,重新进行授权。
安装步骤:
预先在墙面上安装标准的86电气底盒。打开读卡器前面罩(两侧有两小孔,用螺丝刀分别撬开两侧即可 ),用螺丝将读卡器底座固定到电气底盒上。然后按定义要求将读卡器数据线紧固到相应的接线端子上,并插装到读卡器面板上的插座上。确认无误后将读卡器面板扣装到底座上即可。
注意事项!!:
1.最大读卡距离是在无干扰环境中,读卡器按照正确方式安装,且卡片平行于读卡器表面测得,任何电磁干扰环境都将
影响读卡距离
2.严禁将读卡器安装于磁性金属物体表面,金属材料将严重影响RF信号
3.严禁将读卡器安装于产生干扰电磁场设备附近,如:马达、AC/DC转换器、UPS、继电器、监视器等
功能特性
支持多种编码方式:Wiegand26Bit、Wiegand27Bit、Wiegand32Bit等
保密性高(48位密码验证)、应用范围广,可方便的接入其他系统
可读MF1物理卡号(定制可读二代身份证物理卡号) 带蜂鸣器及指示灯刷卡指示,且指示灯可外部控制
快速刷卡响应,响应时间<100ms 强驱动数据输出端口,通讯电缆距离> 100m(24AWG)
可读MF1用户指定扇区的自定义卡号信息 防冲撞读取卡号(多卡同时进入时,只读一张)
通过系统授权卡对读卡器授权 86底盒安装结构,密封,用于室内或户外
可插拔的接线端子,方便客户接线 支持RS485通讯格式,可带可带标准3×4键盘
技术参数
工作电压:7~12VDC 工作电流:平均值80mA,峰值130mA
工作频率13.65MHz 工作环境:温度-20℃~65℃,湿度0~95%
最大读卡距离5~10cm 读感器连接电缆:8芯屏蔽双绞线,最长100米
重量:85克 颜色:黑色、银色
外形尺寸:92(长) X 86(宽) X 18(厚)mm 外形材料:硬塑料
接线定义
1、+12VDC电源
2、DATA0 WIEGAND输出DATA“0”
3、DATA1 WIEGAND输出DATA“1”
4、绿色LED指示灯
5、红:RS485A
6、门铃:RS485B
7、-:电源负极(GND)

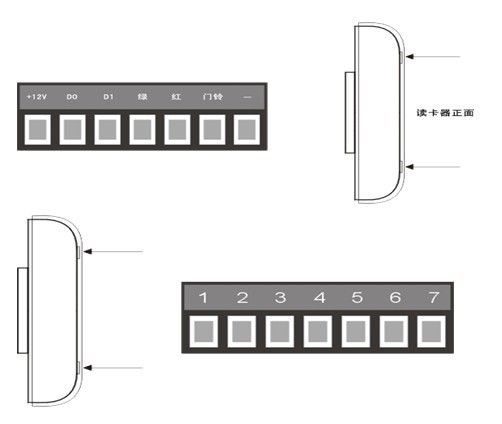

外观结构及接线端子图
|
